リモート電源コントロールボックス
パソコンなどから外部試験機などの電源をON/OFFする時に、回路保護の目的でこのようなマグネットスイッチ内蔵のスイッチボックスを用いることがあります。パソコンから接点信号を受け取り、外部大電源を入/切します。
卓上におけるコンパクトサイズ。リレー駆動用電源を内蔵しており、パソコン側のDOボード側には電源を必要としません。なお、このスイッチボックスにはAC100V電源が必要となります。
リモート/ローカル切り替えスイッチを内蔵しており、パソコンで電源コントロールを行わない場合はローカル設定とし、パソコンを介せず電源の入/切も可能です。
リモート電源コントロールボックス 仕様
- 制御入力（PC-IN）
- 接点入力/オープンコレクタ入力（DC24V 約40mA）
- 制御出力（OUT）
- 最大AC200～AC220V 三相モーター2.2kW（100V電源コントロールにも使用可能）
- ローカルSW
- 外部制御を行わない場合、手動SWにより入/切切り替え可能
- 表示灯
- REMOTE、AC-IN、AC-OUT
概観図
仕様書（PDF）
仕様書ファイルを、以下リンクよりダウンロードすることが可能です。
リモート電源コントロールボックス 仕様書（PDFファイル、51kB）フォトギャラリー

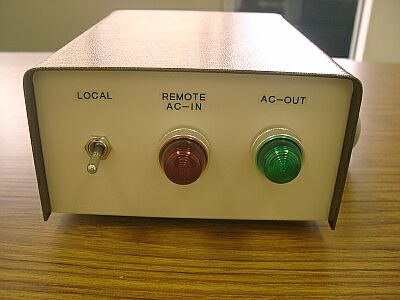

前から見た写真。

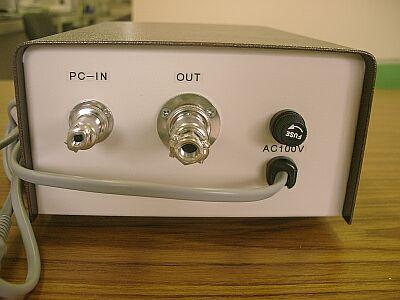

後から見た写真。
